WORD绘图初级教程:③光照图

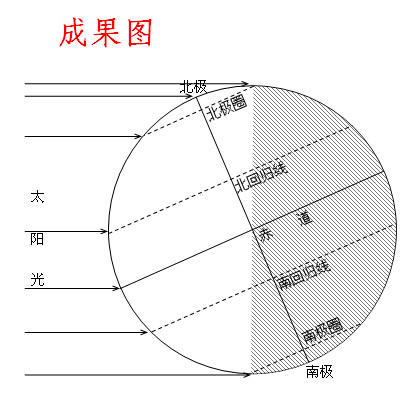

今天,我准备讲光照图的画法。光照图是地理老师常用的图形,在光照图中涉及到弧形的画法,文字的旋转。

我们今天画的光照图是最普通、最常见的那种光照图。

步骤1,画正圆。画正圆所用的图形是椭圆,只是在画时,左手要按住“Shift”键,画出来的图形才是正圆。

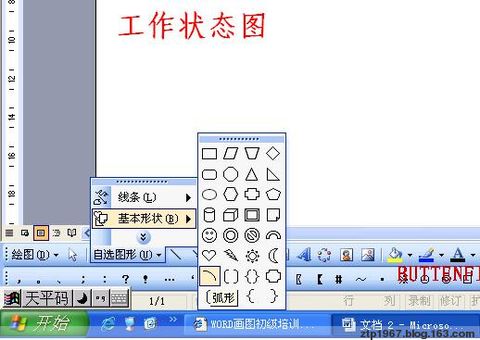

步骤2,画四分之一圆。画四分之一圆要用“自选图形”→“基本形状”→“弧形”。画弧形时,仍然要左手要按住“Shift”键,这样画出来的图形才是正圆弧,也就是四分之一圆弧。圆弧要“设置自选图形格式”→“线条与颜色”→“填充颜色”→“填充效果”→“图案”。画出四分之一圆,在设置大小时,要保证与前面画的正圆在高度和宽度上,都只有前面圆的的一半。还在设置线条时,将线条设置成“无线条颜色”。

WORD绘图初级教程:③光照图- 浙江新高考

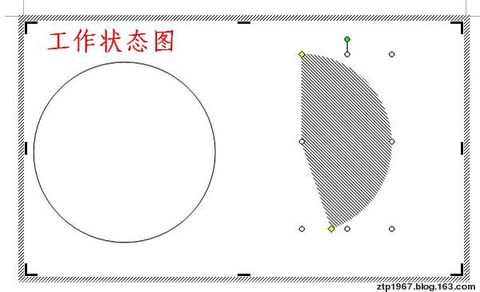

步骤3,画半圆。这个半圆实际上是将上面的四分之一圆修改为半圆。有两种方法:方法一,是点击四分之一圆弧,使其处于待编辑状态,这时其圆弧的端点分别有一个黄色的小菱形,用鼠标点击、拉动,可以改变圆弧的弧长,可以直接拉成半圆。方法二,如果这种方法不好掌握,难以拉到刚好半圆的位置,就可以将其复制,复制出的四分之一圆弧,复制出的半圆再使用“绘图”→“旋转或翻转”→“垂直翻转”,这样两个四分之一圆就能组合成一个半圆了。画出的半圆需放置于底层,圆放置在上层,并设置成透明度100%。将前面的图形注意组合。

WORD绘图初级教程:③光照图- 浙江新高考

步骤4,画纬线。画赤道、南北回归线和南北极圈。前面已经讲过直线的画法,这里只提醒,倾斜的纬线可以先画成水平的线段,然后“设置自选图形格式”→“大小”→“旋转”,旋转角度可定为23度或者-23度。同样如果要画经线,也可先画成竖直的线段,然后用旋转方式。赤道长度应该设置为与圆的宽度、高度相同。其余的纬线可以左手按住“Ctrl”,用鼠标直接复制,长度的调节可点击鼠标右键的“编辑顶点”加以调节。回归线和极圈可设置成虚线。

步骤5,标注纬线名称。画出纬线后需要标注赤道、北回归线、北极圈、北极等名称。方法是使用文本框,注意将文本框设置成透明和没有边框。这里有一个难点,文字框不能旋转,所以我们在空白处将需要标准的文字框全部准备好,然后一个一个点击鼠标右键→复制,然后选择“编辑”中的“选择性粘贴”→“图片”。几种图片都可试试,注意它们的区别。复制出的图片性文字才能通过旋转23度摆到图相应的位置。

步骤6,画平行太阳光。画平行太阳光十分容易,注意用“编辑顶点”来调节长短,还要用“设置自选图形”→“线条与颜色”→“箭头”。注意箭头可标在始端,也可标在末端,别错了,箭头的大小和形状也可以选择。最后还是别忘了将画的所有图形组合成一个图形。
