WORD绘图初级教程:⑨阴影图

今天我们要讲一个较为复杂的设置。

前面的初级班④中我们讲了轮廓图的画法,这是我们地理学科经常要用到的。但对于有些区域图,要设置阴影,用阴影来表示海洋或者湖泊这些被水覆盖的地方,这样看起来陆地和水面非常容易区分开。

WORD绘图初级教程:⑨阴影图- 浙江新高考

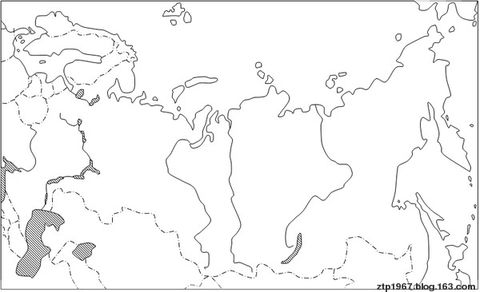

下面我们以俄罗斯图来作为样图,来讲讲阴影的设置。假定我们已经把俄罗斯的区域图画到如下样图状态。这时我们要设置里海、黑海、咸海为阴影,直接将这些海湖的轮廓线设置阴影,就行了。那么太平洋、北冰洋、大西洋这三个方向的海洋阴影怎么设置呢?

步骤1,海岸线分段处理。我们将俄罗斯的太平洋、北冰洋、大西洋三个方向的海岸线分段。因为俄罗斯的海岸线非常长,在拉线时我们很难一段拉完,这时我们可以分断,将太平洋往北到白令海峡画成一段,白令海峡到大西洋为另一段。

WORD绘图初级教程:⑨阴影图- 浙江新高考

步骤2,复制轮廓线。比较复杂的阴影设置,一般不用轮廓线直接设置,因为轮廓线直接设置的阴影范围与我们需要的范围有很大的差距。

步骤3,用复制后的轮廓线设置阴影。复制后的轮廓线设置的阴影,既能保证原轮廓线的完好,又与原轮廓线能够实现很好的吻合。

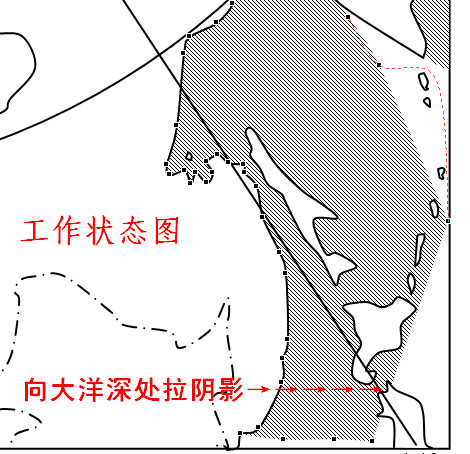

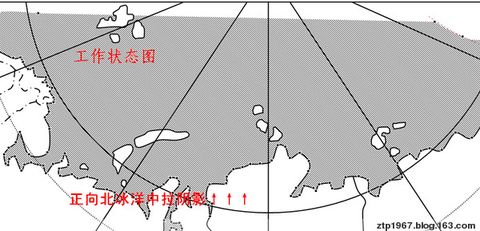

步骤4,修改阴影范围。复制轮廓线设置的阴影,需要调节图形格式,将边线设置为无色,再编辑阴影的顶点,让阴影按照我们所需要的范围拉动。这时我们最好将显示比例调节为500%,这样才能将阴影与原图拼合得完美无缺。

WORD绘图初级教程:⑨阴影图- 浙江新高考

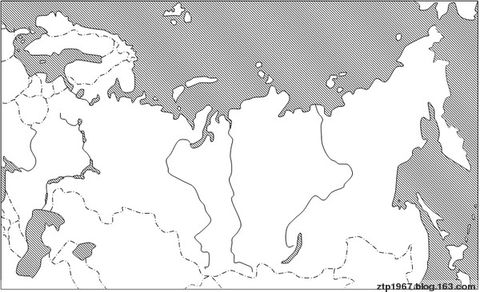

步骤5,调节阴影层次。阴影设置完毕后,其边缘都需要有边线、海岸线将其压住,所以要将阴影设置在底层。设置完毕后,仍需要将显示比例调节为500%认真检查。

步骤6,合并全图。(略)
